關(guān)于膩子粉起泡的原因及其解決方法

在裝修房屋的過程中，一般都需要使用膩子粉對墻面進行膩子施工，但是膩子施工完畢以后，有時卻會出現(xiàn)膩子粉起泡的現(xiàn)象，那么膩子粉起泡是什么原因呢？又有什么解決辦法呢？下面南陽膩子粉廠家小編一起來詳細(xì)了解一下吧。

南陽膩子粉廠家小編為大家介紹膩子粉氣泡產(chǎn)生原因：

1、基底過于粗糙，批蕩速度過快；

2、一次施工膩子層過厚，大于2.0mm；

3、基層含水率過高，同時密度太大或太小。由于含有豐富的空隙，且膩子含水率高，因而不透氣，空氣被封閉在空隙空腔內(nèi)，不容易消除。

4、基材吸水量過低?；奈窟^低會導(dǎo)致膩子批刮時相對保水時間過長，而使膩子在墻上長期處于漿料狀態(tài)而不干，使氣泡不容易被泥刀擠壓出，而產(chǎn)生針孔狀毛孔。這也是為什么工程上批刮模板頂比墻體氣泡更多的原因，因為墻體吸水量大，而模板頂吸水量低。

5、施工一段時間后，才在表面出現(xiàn)的爆裂起泡，主要是攪拌不均勻造成的，漿體中含有來不及溶解的粉狀顆粒，施工后，大量吸收水分，溶脹形成爆裂。

南陽膩子粉廠家小編為大家介紹膩子粉氣泡解決方法：

1、出現(xiàn)大面積起泡的膩子面，就需要用鏟刀壓破小泡，再用合適的膩子施刮起泡的面層。

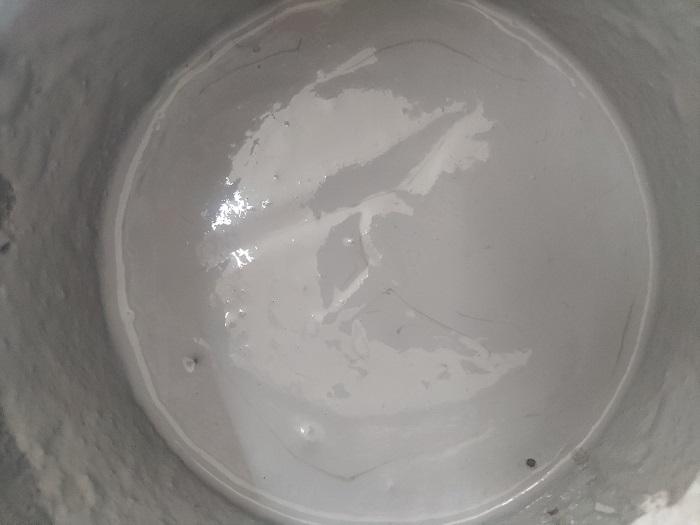

2、在膩子攪拌均勻后，靜置10分鐘，用電動攪拌機再次攪拌后再上墻。

3、如果遇到施工第 二道或zui后一道出現(xiàn)起泡，可以在水印消除前，用刮刀將泡擠破，這樣膩子面上就不會出現(xiàn)氣泡。

4、如果是那種特粗糙的墻面，那么底料也選擇粗膩子。

5、施工后的墻體，如果遇到風(fēng)大陽光照強烈下，可用清水潤濕墻面，待墻體無明水之后，進行膩子層的施刮。
